上海伯東殘余氣體分析儀 RGA 真空應用
殘余氣體分析 RGA 是一種質譜分析技術, 用于研究真空中的殘余氣體. RGA 質譜儀可以識別和量化氣體中的化學成分, 并確定壓力, 溫度和其他參數.

在許多應用中, 用戶都會面臨真空設備的清潔度問題. 了解殘余氣體的成分對于過程監控也非常重要. 真空壓力測量可以提供真空室中殘留污染物的數量, 但無法提供污染物的種類. 上海伯東殘余氣體分析儀 (四極桿質譜儀) 可用于進行殘留氣體分析, 確認腔室中殘留的污染物種類.

殘余氣體分析 RGA 是如何工作的？

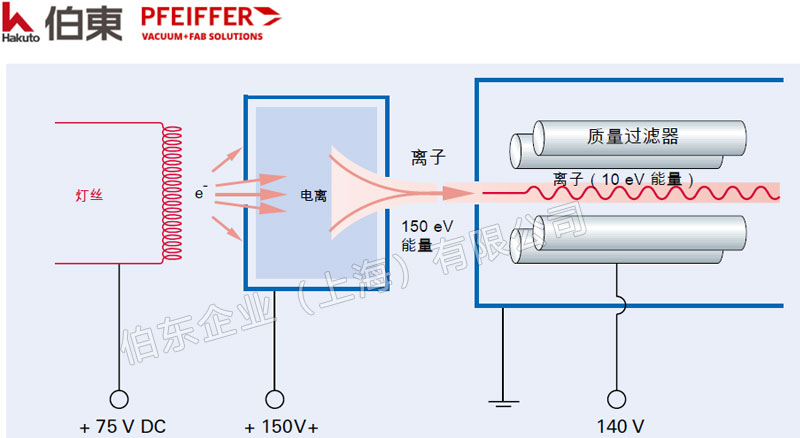

與所有質譜儀一樣, 殘余氣體分析(四極桿質譜儀 )QMS 由三部分組成：離子源, 分析器和檢測器. 四極桿質譜儀的所有組件都需要高真空才能工作. 中性氣體粒子在離子源中電離. 常見的電離方法是電子撞擊電離.

以這種方式產生的離子在進入帶有四極電場的分析儀之前, 要先通過萃取透鏡. 利用高頻變化電壓和直接電壓組成的電壓, 在 4 根高精度金屬棒內產生電場. 這個四極場是根據離子的質量電荷比進行離子分辨的地方.

因此, 只有特定質量電荷比的離子才能通過金屬棒系統, 到達檢測器. 所有其他離子都位于不穩定的軌道上, 并在儀器中被分辨出來. 探測器的最簡單形式是一個被稱為法拉第杯的導電空心體. 離子通過釋放電荷被中和, 由此產生的電流被檢測到.

就信號強度而言, 法拉第杯足以在高真空環境中進行殘余氣體分析. 在超高真空范圍內存在極小離子電流或需要快速測量時, 通常會使用二次電子倍增器 (SEM). 利用這樣的質譜裝置, 用戶可以檢測出真空系統中還存在哪些物質.

真空要求:?壓力小于?10^-4hPa 的壓力, 離子才能通過帶有電動四極桿的分析儀. 這些壓力是確保平均自由路徑足夠長的必要條件, 以便離子按其軌跡到達檢測器, 而不會在途中發生碰撞. 要達到必要的真空壓力, 理想的方法是將前級泵和渦輪泵組合起來使用, 既可以是模塊化的, 也可以是即用型真空系統. 針對不同壓力范圍開發的進氣系統, 可使用戶根據殘余氣體分析(四極桿質譜儀 ) 精確調節壓力. 由于殘余氣體分析(四極桿質譜儀 ) 在過高的壓力下使用可能會損壞, 因此建議集成總壓測量功能.

上海伯東殘余氣體分析儀 RGA 真空應用:?四極桿質譜儀的潛在用途非常廣泛, 因此應用選項也非常多, 鑒于需要再真空下使用, 上海伯東推薦合適的質譜儀和真空系統.

殘余氣體分析儀	真空系統
殘余氣體分析儀 PrismaPro	渦輪分子泵 HiPace	隔膜泵 MVP	旋片泵 DuoVane	渦旋干泵 HiScroll
質量數?1–300 amu 最低可檢測分壓 3 X10-15?hPa 可直接連接真空計, 方便測量壓力	抽速 10 - 2300 l/s 使用壽命長,運行成本低 結構緊湊	完全干式無油真空 膜片使用壽命 低噪音, 低振動 出色的運行可靠性 便于維護	抽速 5.5?- 19.5?m3/h? 全球 IE2 電機 ?高水蒸汽容量 ?	體積小, 重量輕, 能耗低, 對水蒸氣環境抽氣真空度更優

殘余氣體分析儀應用于高溫真空爐, 實現質量保證和過程優化
推薦質譜型號: 上海伯東德國 Pfeiffer ?Hicube RGA 殘余氣體分析儀
客戶案例: 殘余氣體分析儀直接與高溫真空爐連接, 測試產品在不同溫度下?lián)]發的產物變化, 進一步分析產品的耐用性以及使用形態. 實現真空過程相關的質量控制.
點擊了解詳情 >>:?
